Bản hướng dẫn lắp ráp xe kéo đa năng thùng nhựa FATECH

Bản hướng dẫn lắp ráp xe kéo đa năng thùng nhựa FATECH

Bản hướng dẫn lắp ráp xe kéo đa năng thùng nhựa FATECH

Bản hướng dẫn lắp ráp xe kéo đa năng thùng nhựa FATECH
Bộ sản phẩm gồm :
-    01 tay cầm lái  (1)
-    01 càng trước  (2)
-    01 tay cầm đổ ben (3)
-    01 khung thân xe(4)
-    01 càng sau (5)
-    02 thanh gia cố lực (6)
-    01 Thùng xe (7)
-    04 bánh xe  ( 8 )
-    Bộ bu lông, ốc vít, long đen …


Bước 1 : Lăp khung thân xe vào thùng   (4 – 7)


-    Cho khung lên thùng
-    2 bu lông vuông
-    2 ốc hãm
-    2 long đen


Bước 2 : Lắp tay cầm đổ ben vào thùng ( 3 – 7 )


-    Cho tay cầm đổ ben lên vị trí thùng
-    4 bu lông tròn
-    4 ốc
-    4 long đen

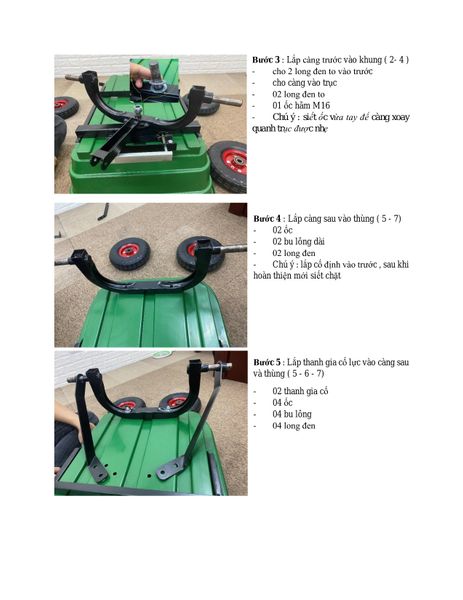

Bước 3 : Lắp càng trước vào khung ( 2- 4 )

Bản hướng dẫn lắp ráp xe kéo đa năng thùng nhựa FATECH


-    cho 2 long đen to vào trước
-    cho càng vào trục
-    02 long đen to
-    01 ốc hãm M16
-    Chú ý : siết ốc vừa tay để càng xoay quanh trục được nhẹ


Bước 4 : Lắp càng sau vào thùng ( 5 - 7)


-    02 ốc
-    02 bu lông dài
-    02 long đen
-    Chú ý : lắp cố định vào trước , sau khi hoàn thiện mới siết chặt
Bước 5 : Lắp thanh gia cố lực vào càng sau và thùng ( 5 - 6 - 7)
-    02 thanh gia cố
-    04 ốc
-    04 bu lông
-    04 long đen

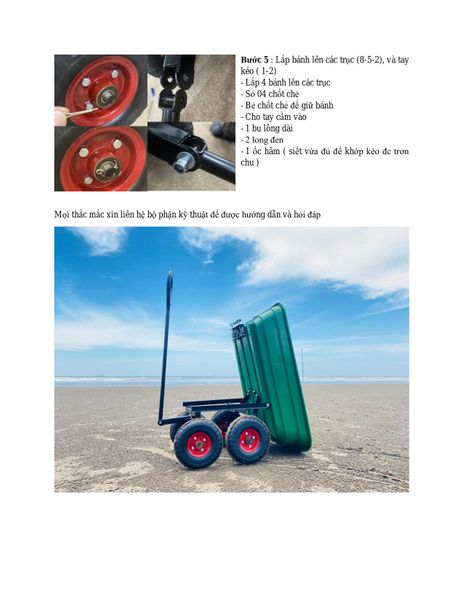

Bước 5 : Lắp bánh lên các trục (8-5-2), và tay kéo ( 1-2)

Bản hướng dẫn lắp ráp xe kéo đa năng thùng nhựa FATECH


-    Lắp 4 bánh lên các trục
-    Sỏ 04 chốt chẻ
-    Bẻ chốt chẻ để giữ bánh
-    Cho tay cầm vào
-    1 bu lông dài
-    2 long đen
-    1 ốc hãm ( siết vừa đủ để khớp kéo đc trơn chu )
Mọi thắc mắc xin liên hệ bộ phận kỹ thuật để được hướng dẫn và hỏi đáp
